Marka : Geprc
Fiyat : ₺550,00(KDV Dahil)
Stok Miktarı : 0

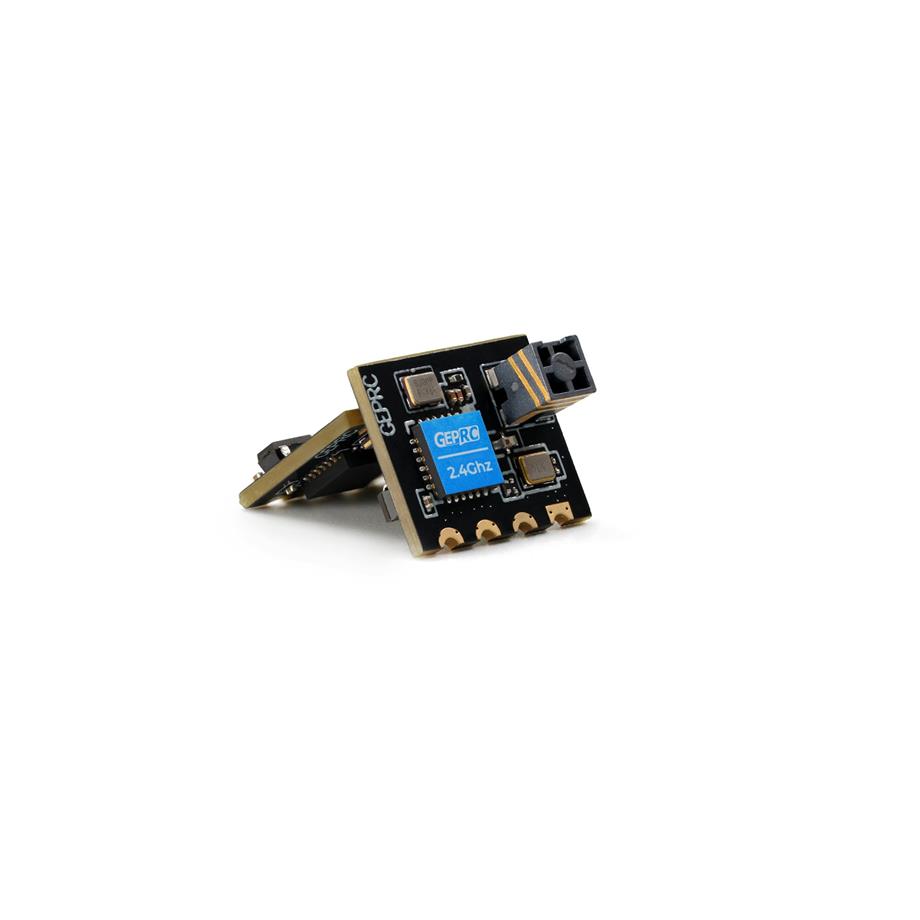

GEPRC ELRS NanoSE Receiver

:

Özet

GEPRC ELRS NanoSE alıcısı, ExpressLRS açık kaynak projesine dayalı olarak geliştirilmiş yeni nesil bir uzaktan kumanda sistemidir. ExpressLRS, uzun menzilli bağlantı, düşük gecikme süresi ve 500 Hz'lik Maksimum yenileme hızı için yeni standartlar belirliyor.

GEPRC ELRS NanoSE alıcısı 2,4 GHz frekansında çalışır. Nano alıcıyla karşılaştırıldığında NanoSE alıcısı, sinyal alımını sağlarken boyutunu daha da küçülten ve sınırlı alana ve hafifliğe sahip dronlarda kullanım için daha uygun hale getiren Entegre SMD seramik anten kullanır.

Not:Şu anda sevk edilen ELRS ürünleri, 2.x ürün yazılımı ile önceden flaşlanmıştır. 2.x, sürüm 1.x ile uyumlu değildir, bu nedenle uygun frekans eşleştirmesi için vericiyi 2.x'e yükseltmeniz gerekir.

Özellikler

Boyut: 12,1 mm * 10,4 mm

Ağırlık: 0.4g

Cips: ESP8285, SX1281

Frekans bandı:2.4GHz ISM

Yenileme hızı: 25Hz-500Hz

Giriş voltajı: 5V

Anten: Entegre SMD Seramik Anten

Özellik

  • Küçük boy
  • 0.4g ağırlık
  • WIFI Yükseltme üretici yazılımı
  • ELRS açık kaynak projesi, uzaktan kumanda
  • Entegre SMD Seramik Anten
  • 500Hz maksimum yenileme hızı
  • operasyon basit

ELRS NanoSE Alıcı Şeması

Paket içeriği

1 adet NanoSE alıcı

2 x Isıyla daralan tüp

4 x Silikon kablo (siyah, kırmızı, sarı, yeşil)

1 x Pin (4pin)

1 x Kullanım kılavuzu

1 x Etiket

LED Durum göstergesi

Talimatlar

ELRS NanoSE alıcısı ve FC bağlantı şeması:

Betaflight Configurator'ı açın, “ Ports ” sekmesine gidin ve ilgili UART'ı Seri Rx olarak etkinleştirin (örn. aşağıda gösterildiği gibi UART2). Kaydedin ve yeniden başlatın.



“ Konfigürasyon ” sekmesinde “ Alıcı ” panelinde “ Seri tabanlı alıcı ” ya tıklayın ve “ CRSF ”yi seçin

bağlama

1. Alıcı arka arkaya üç kez açılıp kapatılır (1 saniyelik bir aralık içinde);

2. Alıcının LED'i, alıcının bağlama moduna girdiğini belirten çift yanıp sönüyor;

3. RF Tx modülünün veya radyo vericisinin bağlama durumuna girmesini sağlayın. LED durumu sabit ışık olarak değiştiğinde, bağlama başarılıdır.

SSS

S: GEPRC ELRS rx neden her zaman açıktır ve çalıştırıldığında çalışamaz?

A:Son zamanlarda birçok kullanıcı, bazı F4 uçuş kontrol Uart 2 bağlantı noktalarının kılavuzdaki crsf alıcısına göre kablolandığını ve ELRS alıcısının her zaman açık olduğunu ve çalışamadığını bildirdi.

Veri sorgulama ve test sonucunda ESP çipli alıcı için TX arayüzü düşük Vil Moduna alınırsa,

Bu, bellenimdeki bir hata değildir.

Bu sorun, bazı FC'lerin alıcı TX hattının gücünün azalmasına neden olduğu ve bunun da ESP'yi önyükleyici moduna, dolayısıyla sabit LED'e zorladığı iyi bilinmektedir.

Bu, uçuş kontrolünün veya alıcının bir arızası değildir, ancak ELRS projesi, uçuş kontrol modellerinin bu bölümünün geliştirilmesi sırasında popüler değildi ve bu sorun optimize edilmedi. ELRS ve kara koyun alıcısının çipleri farklıdır, bu nedenle aynı crsf bağlantısı kara koyun alıcısı normal olarak kullanılabilir. Sonraki uçuş kontrolünün başlatılması bu sorunu çözecektir.

Birkaç olası düzeltme/geçici çözüm vardır.

Ayrıca, uçuş kontrolünün bu bölümünde ELRS alıcısının kullanılmasına ihtiyaç varsa, aşağıdaki yöntemleri deneyin:

1. Birkaç kez tekrar tekrar açın (düşük verimlilik)

2. Uçuş kontrolünden bazı bileşenleri çıkarın (yüksek risk)

3. Port 2'ye bir çekme direnci ekleyin (geliştiriciden yanıt)
Alıcının TX hattına küçük bir değer (300ohm-1kohm) çekme direnci (3.3V'a) eklemeyi deneyebilirsiniz.

4. Uçuş kontrol donanım yazılımının sürümünü değiştirin (bu sorun, sürüm 4.2'nin bazı donanım yazılımında oluşur)

5. ELRS alıcısı, normal olarak kullanılabilen 1 numaralı bağlantı noktasına bağlıdır (Mükemmel sorun giderme)

Daha fazla detay lütfen aşağıdaki bağlantıyı kontrol edin:

https://github.com/ExpressLRS/ExpressLRS/issues/655
