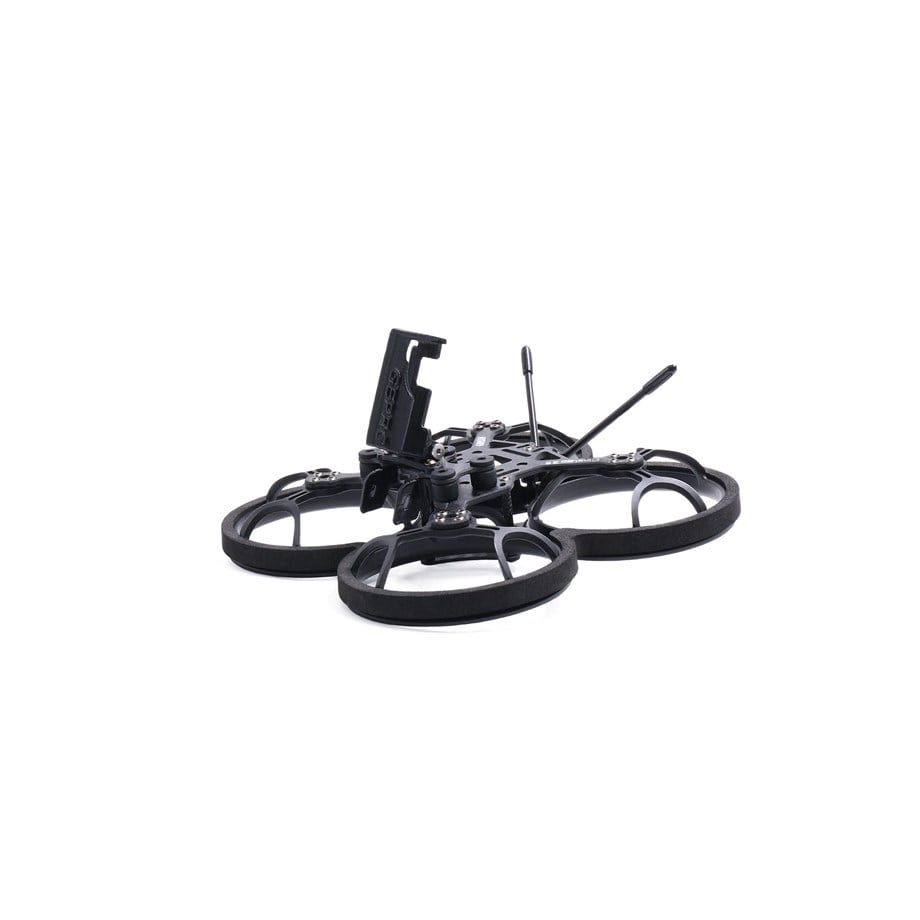

GEP-CL25 Frame

GEP-CL25 Çerçeve, GEPRC ekibi tarafından tasarlanmıştır. Vista HD dijital görüntü aktarım sistemi veya Analog görüntü aktarım sistemi için kullanılabilir. Quadcopter'in ağırlık merkezi ortada, Kamera montajının ve GoPro Lite'ın şok emme yapısını yeniden tasarladı, Kameranın jölesini ve FPV'yi ortadan kaldırdı Titreşim ve gürültüde en iyi kararlılığı elde etmek için uçuş durumuna göre 3, 4 ve 5 sönümleme halkası kullanabiliriz.



Yapılandırma

• Marka: GEPRC
• Madde: GEP-CL25 Çerçeve
• Motordan Motora: 109mm
• Korumanın iç çapı: 2.5 inç
• Kamera boyutu: 19~20mm
• Pervane: 2.5 inç
• Motorun delik boyutu: 9mm (1105/1204/1206Motor ile uyumlu)
• FC'nin delik boyutu: 26.5*26.5mm
• Üst Plaka Kalınlığı: 2.5mm
• Alt Plaka Kalınlığı: 1.5mm
• Alt Plakanın Kalınlığı (kamera): 2mm
• Ağırlık: 47.8 Gram

Katmak:

• • 1 x Üst plaka 2.5mm
  • 1 x Alt plaka 1.5mm
  • 1 x Alt Plaka (Kamera) 1.5mm
  • 4 x（M2*3,5*25mm）Alüminyum direkler
  • 2 x（M2*3,5*8mm）Alüminyum direkler
  • 28 x（M2*6mm）YFS Yuvarlak başlı vidalar
  • 2 x（M2*8mm）YFS Yuvarlak başlı vida
  • 4 x（M2*12mm）YFS havşa başlı vida
  • 16 x（M2*2mm）Naylon Somun
  • 4 x（M2*18mm）YFS gömme başlı vida
  • 5 x Sönümleme Halkaları
  • 1 x（19*19mm）Kamera Montajı
  • 1 x（14*14mm）Kamera Montajı
  • XM anteninin 1 x 3D baskı parçası
  • TBS anteninin 1 x 3D baskı parçası
  • 1 x Çıplak Kamera Tabanı
  • 2 x Pil pedleri
  • 2 x EVA İniş pedleri
  • 4 x 2.5 inç Muhafızlar
  • 1 x EVA Sönümleme Koruma Halkası
  • 2 x Anten Tüpleri
  • 2 x Pil kayışları (M15*150mm）
