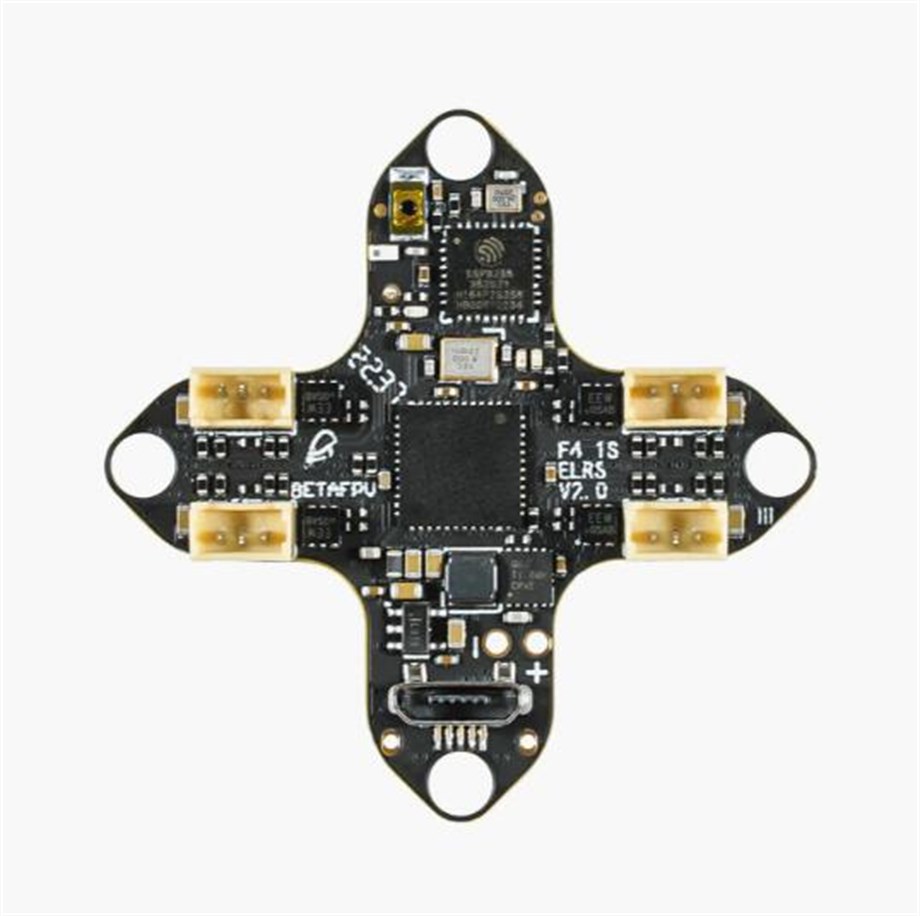

BETAFPV F4 1S 5A AIO Fırçasız Uçuş Kontrol Cihazı SPI ELRS 2.4G

FC kartı için iki versiyon seçeneği. Sadece 2,96 gram ağırlığındaki Light versiyonu, NO motor konektörleri lehimlenmiş olarak gelir. Bu nedenle pilotlar, motor kablolarını doğrudan FC kartına lehimleyerek hızlı FPV yarışları için son derece hafif bir drone elde edebilirler.

Madde İşareti

• Wi-Fi veya Betaflight seri geçiş yoluyla güncellenebilen bir Serial ExpressLRS 2.4G alıcısı ile gelin. Pilotların ELRS RX ürün yazılımının herhangi bir sürümünü yüklemesi uygundur ve özellikle ExpressLRS V3.0'ı uçuş kontrolörü donanım yazılımını güncellemeden yükleyebilir.
• SPI Frsky sürüm kartı, SBUS protokol alıcısı veya diğer harici alıcılar için kullanılabilen bir SBUS bağlantı noktası ve bir UART bağlantı noktası ayırır.
• Blackbox günlüğüne ayrılmış yerleşik bir 8MB flash bellek yongası. Bir FPV drone'u ayarlamak ve sorun gidermek için son derece güçlü bir araçtır.
• 3,64 gr (Klasik) ve 2,96 gr (Hafif) ağırlığa sahip özel tasarım, makul düzen ve yapımı kolay. 26*26mm montaj deliği boyutu ile mevcut piyasadaki çember çerçeve ile tam uyumludur.
• Hafif versiyon, motor kablolarının doğrudan pede lehimlenmesini gerektirir, bu da motorlarda daha fazla akım için daha düşük direnç sağlar. Ayrıca kullanım kolaylığı için motor pin konektörleri ile birlikte gelir.

FC'nin özellikleri

• İşlemci: STM32F411CEU6 (100MHZ)
• Altı Eksen: BMI270
• Yerleşik Alıcı: Seri ExpressLRS 2.4G/SPI CC2500 (Frsky)
• Alıcı anteni: Hat anteni
• FC Boyutu: 30*30mm
• Montaj Deliği Boyutu: 26*26mm
• Donanım yazılımı sürümü: betaflight_4.3.0_BETAFPVF411 (ELRS)/betaflight_4.2.11_BETAFPVF411RX (Frsky)
• OSD: Yerleşik BetaFlight OSD
• Kara kutu: 8MB
• Önerilen VTX: >=200mW, gibiBETAFPV M03 350mW VTXveya TBS Birleştirme VTX
• Güç Kablosu: 55 mm, BT2.0 konektörlü
• Ağırlık: 2,96 gr (motor konnektörleri olmadan) / 3,64 gr (motor konnektörleri ile), güç kablosu hariç

ESC'nin özellikleri

• Güç kaynağı: 1S
• Akım: 5A sürekli ve pik 6A (3 saniye)
• ESC üretici yazılımı: Bluejay BB51 donanımı için A_X_5_.HEX
• Sinyal Desteği: D-shot150, D-shot300, D-shot600, Oneshot125, Multishot, PWM

Diyagram

Seri ELRS 2.4G RX için diyagram aşağıdadır. Klasik ve Hafif versiyonların şeması aynıdır.

SPI Frsky RX için şema aşağıdadır. Klasik ve Hafif versiyonların şeması aynıdır.

Seri ELRS 2.4G RX

Seri ELRS 2.4G RX, alıcı ile uçuş kontrol kartı arasında iletişim kurmak için Crossfire seri protokolünü (CRSF protokolü) kullanır. Bu nedenle Seri ELRS 2.4G RX, Betaflight uçuş kontrol cihazı ürün yazılımının yanıp sönmesine gerek kalmadan ELRS V3.0'a yükseltmeyi desteklemek için kullanılabilir. Gücü üç kez açıp kapatarak bağlama durumunu girin.

• Uçuş kontrol cihazını üç kez takın ve fişten çekin;
• RX LED'inin, alıcının bağlama modunda olduğunu gösteren hızlı bir şekilde çift yanıp söndüğünden emin olun;
• RF TX modülünün veya radyo vericisinin, bir bağlanma darbesi gönderen bağlanma durumuna girdiğinden emin olun;
• Alıcının sabit bir ışığı varsa, bağlıdır.

Seri ELRS 2.4G RX, Wi-Fi veya Betaflight seri geçiş yoluyla güncellenebilir. Seri ELRS 2.4G RX sabit yazılımını geçiş yoluyla güncellemenin yolu buradadır.

• Betaflight yapılandırıcısında telemetriyi kapatın.

• ELRS alıcısını önyükleyiciye koymak için Önyükleme düğmesini basılı tutarken gücü kapatıp açın.

• Betaflight yapılandırıcısını açın, DFU modundan çıkın ve Betaflight'ın uçuş kontrolörü bağlantısının kesildiğinden emin olun.
• "BETAFPV AIO 2400 RX" hedefini seçin. ExpressLRS Configurator'daki Geçiş seçeneğini kullanarak flaş yapın.
